技術參數

產品型號：Z81X/RVGX

公稱通徑：DN50~300mm

公稱壓力：PN1.0/1.6MPa

密封試驗：1.5/2.4MPa

適用溫度：0℃～80℃

適用介質：水、氣等

主要材質：鑄鐵、鑄鋼

產品詳情

產品概述

溝槽式(卡箍)連接閥門是引進美國與德國同類先進產品而設計制造的一系列新型連接閥門。它具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養。有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等優點。廣泛應用于輸送流體管道的給排水，消防、空調、燃氣、石油、化工、水處理、市政、造般等管道工程作為控制流體作用。

安裝示意圖

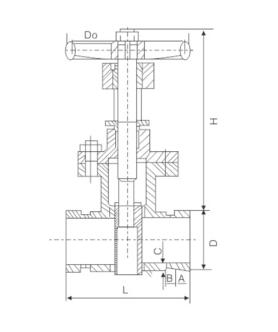

主要外形連接尺寸

公稱通徑	50		65	80	100		125	150	200	250	300
D	57	60	76	89	108	114	133	159	219	273	325
							140	165
A1	14.5		14.5	14.5	16		16	16	19	19	19
BA	9.5		9.5	9.5	9.5		9.5	9.5	13	13	13
C	2.2		2.2	2.2	2.2		2.2	2.2	2.5	2.5	3.3
L	145		160	170	180		200	240	275	325	355
H	325		455	455	455			500	620	750	880
D0	180		200	200	200			240	320	320	400
