產品中心

100X遙控浮球閥

技術參數

產品型號：100X

公稱通徑：DN50-DN600

公稱壓力：PN1.0MPa-4.0MPa

適用介質：水、油品

適用溫度：0-90℃

制造標準：JB/T10674-2006

結構長度：CJ/T 219-2017

試驗標準：GB/T13927-2008

主要材質：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼

產品詳情

產品概述

      100X隔膜式遙控浮球閥是兼具多種功能的水力操作式閥門。主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球?qū)чy控制關閉進水口停止供水;當水位下降后，主閥由浮球開關控制打開進水口向水池注水，實現自動補水液位控制精確，不受水壓干擾;100X隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。隔膜式閥門性能可靠、強度高、動作靈活適用于450mm口徑以下的管道。DN500mm口徑以上的建議使用活塞式。

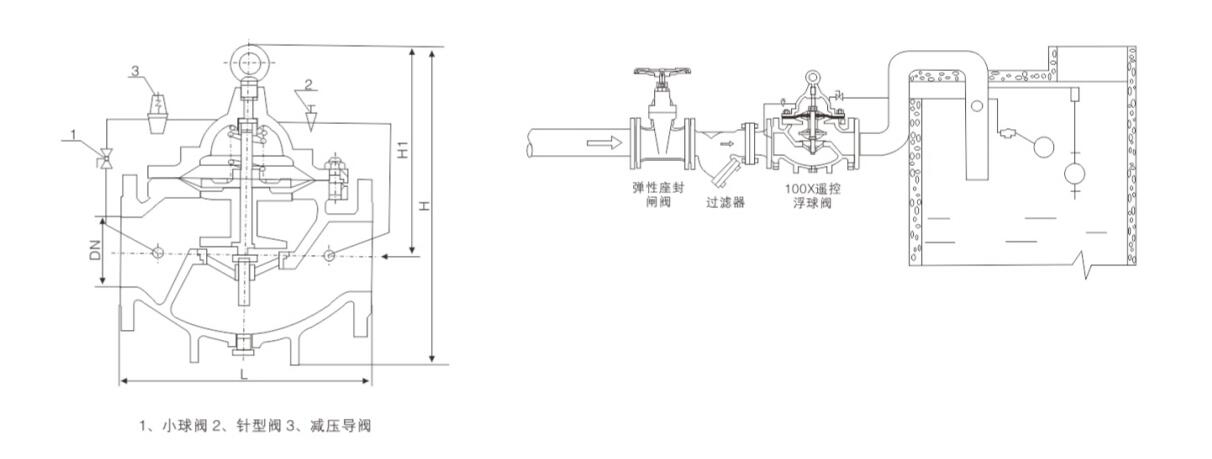

安裝示意圖


主要外形連接尺寸

DN L H D D1 N-Φd
PN10 PN16 PN25 PN40 PN10 PN16 PN25 PN40 PN10 PN16 PN25 PN40
50 241 139 165 165 165 165 125 125 125 125 4-Φ19 4-Φ19 4-Φ19 4-Φ19
65 234 159 185 185 185 185 145 145 145 145 8-Φ19 8-Φ19 8-Φ19 8-Φ19
80 280 179 200 200 200 200 160 160 160 160 8-Φ19 8-Φ19 8-Φ19 8-Φ19
100 360 214 220 220 235 235 180 180 190 190 8-Φ19 8-Φ19 8-Φ23 8-Φ23
125 430 275 250 250 270 270 210 210 220 220 8-Φ19 8-Φ19 8-Φ28 8-Φ28
150 455 333 285 285 300 300 240 240 250 250 8-Φ23 8-Φ23 8-Φ28 8-Φ28
200 585 407 340 340 360 375 295 295 310 320 8-Φ23 12-Φ23 12-Φ28 12-Φ31
250 790 476 395 405 425 – 350 355 370 – 12-Φ23 12-Φ28 12-Φ31 –
300 900 526 445 460 485 – 400 410 430 – 12-Φ23 12-Φ28 16-Φ31 –
350 900 580 505 520 555 – 460 470 490 – 16-Φ23 16-Φ28 16-Φ34 –


主要外形連接尺寸

DN L H D D1 N-Φd
PN10 PN16 PN10 PN16 PN10 PN16
400 962 670 565 580 515 525 16-Φ28 16-Φ31
500 1076 790 670 715 620 650 20-Φ28 20-Φ34
600 1232 930 780 840 725 770 20-Φ31 20-Φ37

注：本表中法蘭尺寸按GB/T 17241.6-2008標準，結構長度按CJ/T 219-2017標準。
