技術參數

產品型號：200X

公稱通徑：DN50-DN600

公稱壓力：PN1.0MPa-4.0MPa

適用介質：水、油品

適用溫度：0-90℃

制造標準：JB/T10674-2006

結構長度：CJ/T 219-2017

試驗標準：GB/T13927-2008

材質選擇：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼

產品詳情

產品概述

200X減壓閥，是一種利用介質自身能量來調節與控制管路壓力的智能型閥門。.200X減壓閥用于生活給水、消防給水及其他工業給水系統，通過調節減壓導閥，即可調節主閥的出口壓力。出口壓力不因進口壓力、進口流量的變化而變化，安全可靠地將出口壓力維持在設定值上，并可根據需要調節設定值以達到減壓目的。該閥減壓.精確，性能穩定、安全可靠，安裝調節方便，使用壽命長。

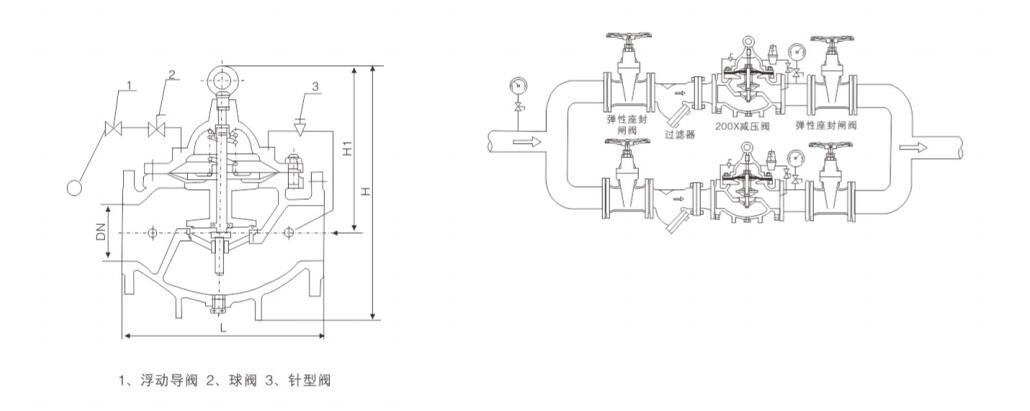

安裝示意圖

主要外形連接尺寸

DN	L	H	D				D1				N-Φd
DN	L	H	PN10	PN16	PN25	PN40	PN10	PN16	PN25	PN40	PN10	PN16	PN25	PN40
50	241	139	165	165	165	165	125	125	125	125	4-Φ19	4-Φ19	4-Φ19	4-Φ19
65	234	159	185	185	185	185	145	145	145	145	8-Φ19	8-Φ19	8-Φ19	8-Φ19
80	280	179	200	200	200	200	160	160	160	160	8-Φ19	8-Φ19	8-Φ19	8-Φ19
100	360	214	220	220	235	235	180	180	190	190	8-Φ19	8-Φ19	8-Φ23	8-Φ23
125	430	275	250	250	270	270	210	210	220	220	8-Φ19	8-Φ19	8-Φ28	8-Φ28
150	455	333	285	285	300	300	240	240	250	250	8-Φ23	8-Φ23	8-Φ28	8-Φ28
200	585	407	340	340	360	375	295	295	310	320	8-Φ23	12-Φ23	12-Φ28	12-Φ31
250	790	476	395	405	425	–	350	355	370	–	12-Φ23	12-Φ28	12-Φ31	–
300	900	526	445	460	485	–	400	410	430	–	12-Φ23	12-Φ28	16-Φ31	–
350	900	580	505	520	555	–	460	470	490	–	16-Φ23	16-Φ28	16-Φ34	–
