技術參數

產品型號：H44H/W

公稱通徑：DN25～400 mm

壓力范圍：PN1.6~6.4MPa

工作溫度：-29℃～+550℃

主體材質：碳鋼、不銹鋼、合金鋼

適用介質：水、蒸汽、油品、硝酸類、醋酸類

設計制造：GB12236

結構長度：GB12221

連接法蘭：JB/T79-1994

試驗與檢驗：JB/T9092-1999

產品詳情

產品概述

法蘭連接的旋啟式止回閥適用于公稱壓力1.6~25.0MPa.工作溫度-29 ~ 550C的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為:水、油品、蒸汽和酸性介質等。

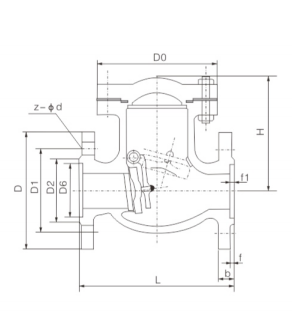

主要外形連接尺寸

公稱通徑 DN	主要外形尺寸和連接尺寸
公稱通徑 DN	L	D	D1	D2	b	Z-d	H
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	100	85	16	4-18	115
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	110	85	16	4-18	115
50	230	160	125	100	20	4-18	160
65	290	180	145	120	22	8-18	175
80	310	195	160	135	22	8-18	185
100	350	230	190	160	24	8-23	220
125	400	270	220	188	28	8-25	248
150	480	300	250	218	30	8-25	276
200	550	360	310	278	34	12-25	350
250	650	425	370	332	36	12-30	410
300	750	485	430	390	40	16-30	430
350	850	550	490	448	44	16-34	518
400	950	610	550	505	48	16-34	560
