產品型號：HQ41X
公稱通徑：DN40-DN350
公稱壓力：PN1.6MPa-2.5MPa
適用介質：水
適用溫度：0℃-80℃
閥體材質：球鐵、鑄鋼、不銹鋼
制造標準：GB/T 12238-89
連接標準：GB/T 17241
產品概述
HQ41X滑道滾球式止回閥，采用橡膠包皮滾動球為閥瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲時關閉，不產生水錘。閥體采用全水流通道，流量大，阻力小，水龍頭損失比旋啟式小50%,在水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度0-80C?？砂惭b于水泵出水口處，以防止倒流及水錘對泵損害。

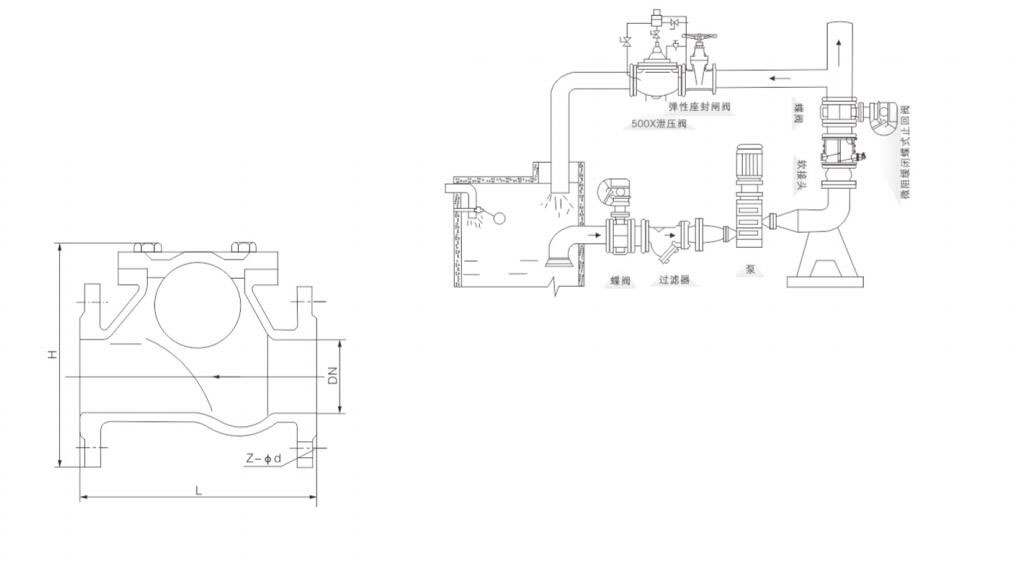

安裝示意圖
主要連接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
180 |
200 |
260 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
|
H |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
820 |
