法蘭中心板式蝶閥(蝸輪)

技術參數

產品型號：D341X
公稱壓力： PN1.0～1.6MPa
公稱通徑： DN50～DN1400
連接方式：法蘭
使用介質：水、油、氣及各種腐蝕性介質
適用溫度： -10～150℃
連接標準： GB·ANSI·DIN·API·ISO·BS
閥體材質：鑄鐵；球墨鑄鐵
閥座材質：橡膠
閥板材料：不銹鋼；球墨鑄鐵

產品詳情

產品概述

蝸輪法蘭式軟密封蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

技術標準

  1、作為管路中調節或截?cái)嘟橘|(zhì)的設備。
  2、適用于手柄控制裝置(DN50~300)，蝸輪蝸桿、電動及氣動控制裝置。
  3、設計與制造標準符合GB/T12238。
  4、壓力試驗符合GB/T13927。
  5、結構長度符合GB/T12221。
  6、側法蘭標準符合GB/T17241.6。

產品特征

  1、可以配用手柄、蝸輪蝸桿傳動、電動或氣動控制裝置。
  2、減小轉動力矩，支撐閥桿，并使其與閥體有效分離，減小閥桿的磨損。
  3、經過拋光處理，與閥座精密配合。
  4、實現氣密性試驗零泄漏要求。啟閉力矩小，延長閥座使用壽命。
  5、閥桿密封不易變形，從而避免了通常的閥桿泄漏現象。
  6、精度高，強度大，適用于手柄及其它控制裝置的安裝。
  7、牢固連接閥桿與閥板，具有防振脫特點，且易于更換。
  8、精度高，可靠性強，便于控制閥板啟閉。
  9、整體支撐性好，固定穩定，抗拉、防泄漏。
  10、輔助防止軸端泄漏。

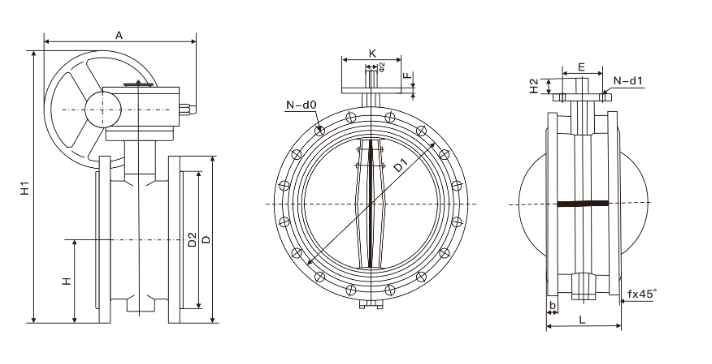

主要外形尺寸及重量（PN1.0/1.6MPa）

DN	L	D	D1	D2	b	f	N-d0	A	K	E	F	H	H1	H2	Φ2	N-d1
50	108	165	125	102	18	3	4-Φ18	180	65	50	13	83	338	28	12.6	4-Φ7
65	112	185	145	122	18	3	8-Φ18	180	65	50	13	93	358	28	12.6	4-Φ7
80	114	200	160	138	20	3	8-Φ18	245	65	50	13	100	413	28	12.6	4-Φ7
100	127	220	180	158	20	3	8-Φ18	240	90	70	13	114	428	28	15.77	4-Φ10
125	140	250	210	188	22	3	8-Φ18	240	90	70	13	125	444	28	18.92	4-Φ10
150	140	285	240	212	22	3	8-Φ22	350	90	70	13	143	553	28	18.92	4-Φ10
200	152	340	295	268	24	3	12-Φ22	350	125	102	13	170	678	38	22.1	4-Φ12
250	165	405	355	320	26	3	12-Φ26	550	125	102	13	198	742	38	28.45	4-Φ12
300	178	460	410	378	28	4	12-Φ26	600	125	102	20	223	803	38	31.6	4-Φ12
350	190	520	470	438	30	4	16-Φ26	600	150	125	20	270	866	45	31.6	4-Φ14
400	216	580	525	490	32	4	16-Φ30	600	175	140	20	300	940	51	33.15	4-Φ18
450	222	640	585	550	40	4	20-Φ30	750	175	140	20	340	995	51	37.95	4-Φ18
500	229	715	650	610	44	4	20-Φ33	750	175	140	22	355	1058	57	41.12	4-Φ18
600	267	840	770	725	54	5	20-Φ36	750	210	165	30	410	1163	70	50.63	4-Φ22
700	292	910	840	795	40	5	24-Φ36	750	300	254	30	478	1283	66	63.35	8-Φ18
800	318	1025	950	900	42	5	24-Φ39	750	300	254	30	529	1398	66	63.35	8-Φ18
900	330	1125	1050	1000	44	5	28-Φ39	1250	300	254	34	584	1498	118	75	8-Φ18
1000	410	1255	1170	1115	46	5	28-Φ42	1500	300	254	34	357	1608	142	85	8-Φ18
1200	470	1485	1390	1330	52	5	32-Φ48	1500	350	298	34	799	1876	150	105	8-Φ22
