技術參數

產品型號：KPF

公稱通徑：DN15～600mm

公稱壓力：PN16/25

適用介質：水、油等非腐蝕性液體

適用溫度：0～100℃

法蘭標準：GB/T 17241.6、GB/T 9113

試驗標準：GB/T 13927、API598

密封試驗：PN1.76/2.4

殼體試驗：PN1.5/2.4

產品詳情

產品概述

KPF平衡閥是-種具有特殊功能的調節型閥門，具有良好的流量特性，能夠合理地分配流量，實現流量定量，可以有效地解決供熱(空調)系統中存在的室溫冷熱不均問題。由于該閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內，從而克服了"大流量，小溫差"的不合理現象。該產品是供熱系統中的理想產品。KPF平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般我們建議安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回不管上，安裝了平衡閥的供(回)水管不必再設截止閥。

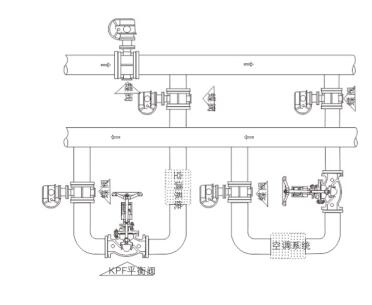

安裝示意圖

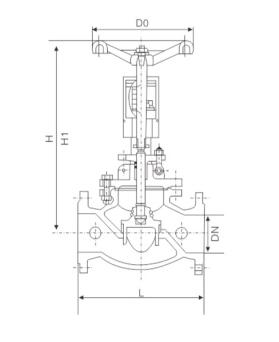

主要外形連接尺寸

型號		KPF-16
公稱壓力 PN(MPa)		1.6
公稱通徑 DN(MPa)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500	600
尺寸	L	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914	978	1295
	H	150	160	182	192	250	264	380	413	446	540	623	687	782	914	968	1037	1440	1790
	H1	160	170	197	207	270	284	410	448	506	595	688	762	867	1009	1073	1152	1440	1790
	D0	80	180	80	90	100	120	200	200	240	240	360	400	500	500	680	680	-	-
